水力控制自動軟水器

更新：2017-8-4 17:22:49 點擊：

產品品牌鼎興
產品型號 JKH
產品描述
水力控制自動軟水器采用先進的軟化水逆流再生工藝，出水水質好，運行穩定，安裝簡單，擴容方便。...

產品介紹

一、工作特點

水力控制自動軟水器采用先進的軟化水逆流再生工藝，使得較通常的軟化器在鹽耗方面降低40%，自用水用量方面減少30%，實現了低鹽耗和高質量出水。出水水質好，運行穩定。安裝簡單，擴容方便。

JKH（Hydrus）控制閥通過了美國NSF61/NSF44 在材料安全性和結構完整性方面認證。

二、工作原理

JKH（Hydrus)閥不使用電力，主要利用水壓，移動內部活塞實現運行和再生過程的切換。它所有再生過程及其時間控制都是通過閥內的水力控制盤完成，使用水力信號啟動再生或反洗。這樣即使在惡劣的環境中，也能正常使用。

三、運行成本

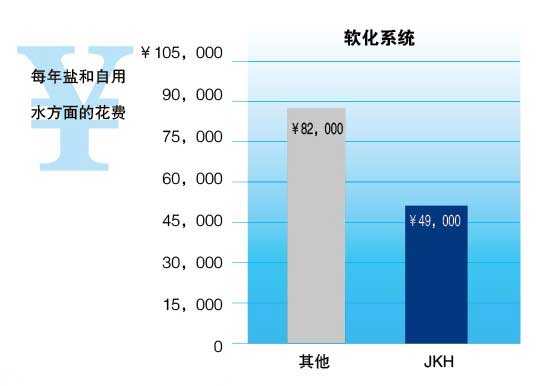

以進水硬度7.0mmol/L，流量為6.0噸/小時，每天運行16小時軟化器的運行為例，僅鹽耗和自用水耗2項，每年運行費用可節約3.3萬元，約為其他系統的40%。

四、系統說明

1、單罐系統——使用生水進行再生，具有占地少、設備成本低的特點。

2、雙罐系統——使用軟化水再生，這種配置適合于洗衣房、賓館飯店、大型食品加工廠等用水量波動較大的場合。

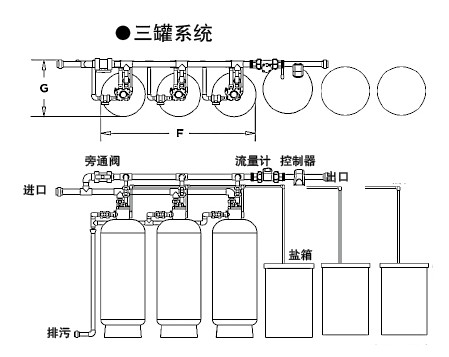

3、三罐系統——使用軟化水再生，一個罐再生時對整個系統壓力水量的影響很小，適合像鍋爐補水等對水質和鹽耗要求較高的連續大水量軟化應用。

4、四罐系統——軟化水再生，確保了再生過程對系統影響的最小化，適合那些對最好水質和最佳鹽耗要求苛刻的客戶。

五、型號規格

型號	出水量t/h	樹脂裝量L/罐	樹脂罐X數量	鹽箱容積	鹽箱數量	鹽耗/次罐	出口隔膜閥	外接管徑mm
JKH-10	8~12	500	3072	500L	1	55kg	√	DN50
JKH-15	12~18	950	3694	1000L	1	100kg	√	DN65
JKH-20	16~20	1150	4094	1500L	1	125kg	√	DN65
JKH-10×2	16~24	500	3072×2	500L	2	50kg	×	DN65
JKH-15×2	24~36	950	3694×2	1000L	2	90kg	×	DN80
JKH-20×2	32~40	1150	4094×2	1500L	2	110kg	×	DN80
JKH-10×3	24~35	500	3072×3	500L	3	50kg	×	DN80
JKH-15×3	35~50	950	3694×3	1000L	3	90kg	×	DN100
JKH-20×3	45~60	1150	4094×3	1500L	3	110kg	×	DN100
JKH-10×4	30~45	500	3072×4	500L	4	50kg	×	DN100
JKH-15×4	45~70	950	3694×4	1000L	4	90kg	×	DN125
JKH-20×4	65~80	1150	4094×4	1500L	4	110kg	×	DN125

有關說明：

1、工作壓力：0.24-0.7MPa ;

2、進水溫度 5-49℃ ;

六、運行方式

單罐系統：可采用流量Q或時間T控制。多罐系統：可采用流量Q或時間T控制，逆流再生，同時運行分別再生。

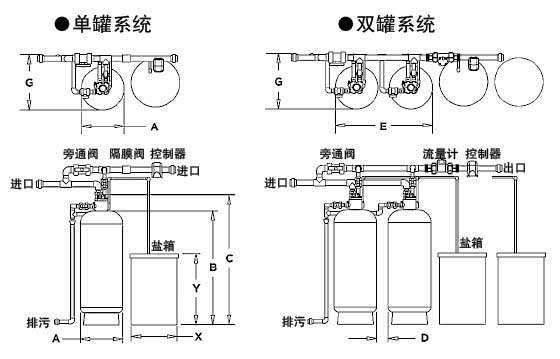

七、外形尺寸（mm）

型號	A	B	C	D	E	F	G	X	Y
JKH-10XN	750	1850	2150	100	1600	2450	1000	800	1180
JKH-15XN	900	2400	2700	100	1900	2900	1150	1000	1380
JKH-20XN	1000	2400	2700	100	2100	3200	1250	1210	1500

八、工作特點

1、玻璃鋼復合材料制造100%防腐。

2、重量輕、運輸方便。

3、直徑7”-21”罐體采用ABS材料吹塑內襯，環氧樹脂和玻纖繞纏成型，美觀耐用。

4、直徑20”-72”罐體采用FRP內襯繞纏成型，有各種上下及側開口形式方便客戶選擇。

九、應用范圍

各種民用、商用及工業應用領域的水處理設備和系統配套。

十、工作條件

1、最大工作壓力：0.7MPa（100PSI）

2、工作溫度：1~49℃

3、最大真空度：127MMHg（5”Hg）

Φ530及其以下罐體(ABS內襯）

序號	規格Spec.		容積vol.	開口		LA	LB	LC	X	O.D	重量Wt
No.	Inch	mm	L	上Top	下B	mm	mm	mm	mm	mm	kg
1	7×17	φ180×430	8.6	2.5”NPSM	\	428	414	398	292	181	1.6
2	7×35	φ180×905	20.1	2.5”NPSM	\	904	890	874	768	181	2.8
3	8×17	φ205×445	11.3	2.5”NPSM	\	446	432	416	292	206	1.9
4	8×35	φ205×905	24	2.5”NPSM	\	905	891	875	751	206	3.2
5	8×44	φ205×1130	32.5	2.5”NPSM	\	1131	1117	1101	977	206	3.9
6	9×35	φ230×905	32	2.5”NPSM	\	905	891	875	734	232	3.9
7	9×42	φ230×1085	39	2.5”NPSM	\	1085	1071	1055	914	232	4.5
8	9×48	φ230×1230	44.7	2.5”NPSM	\	1232	1218	1202	1061	232	4.8
9	10×17	φ255×445	17.8	2.5”NPSM	\	447	433	417	259	257	2.5
10	10×35	φ255×905	38.6	2.5”NPSM	\	903	889	873	715	257	4.5
11	10×44	φ255×1130	49.5	2.5”NPSM	\	1130	1116	1100	942	257	5.6
12	10×54	φ255×1390	61.9	2.5”NPSM	\	1390	1376	1360	1202	257	6.5
13	12×48	φ300×1235	77.3	2.5”NPSM	\	1233	1223	1203	1010	305	8
14	12×52	φ300×1340	84.8	2.5”NPSM	\	1342	1332	1312	1115	305	8.5
15	12×65	φ300×1650	106.3	2.5”NPSM	\	1650	1640	1620	1425	305	11.8
16	13×44	φ330×1140	82.9	2.5”NPSM	\	1142	1132	1112	900	334	8.4
17	13×54	φ330×1400	103.6	2.5”NPSM	\	1400	1390	1370	1155	334	9.5
18	14×65	φ355×1670	145.6	2.5”NPSM	\	1671	1661	1641	1410	360	13.3
19	14×65	φ355×1670	145.6	4”-8UN	\	1670	1661	1641	1410	360	13.9
20	16×65	φ400×1670	187.7	2.5”NPSM	\	1672	1662	1642	1380	410	17.3
21	16×65	φ400×1670	187.7	4”-8UN	\	1671	1662	1642	1380	410	17.9
22	18×65	φ450×1670	237	4”-8UN	\	1670	1640	1612	1310	465	27.1
23	21×62	φ535×1722	312	4”-8UN	\	1722	1592	1574	1224	540	38.5
24	21×62	φ535×2012	312	4”-8UN	4”-8UN	2012	1582	1570	1224	540	41

●高度偏差: ±0.25"

■Φ500及其以上罐體(FRP內襯)

序號	規格Spec.		容積vol.	開口		LA	LB	LC	X	O.D	重量Wt
No.	Inch	mm	L	上Top	下B	mm	mm	mm	mm	mm	kg
25	20×69	φ500×1750	305	4”-8UN	\	1750	1720	1685	1360	510	42
26	20×69	φ500×1750	277	4”-8UN	4”-8UN	1750	1580	1545	1220	510	41
27	24×72	φ600×1850	441	4”-8UN	\	1850	1750	1715	1330	612	58
28	24×72	φ600×1850	421	4”-8UN	4”-8UN	1850	1680	1645	1260	612	58
29	24×77	φ600×1950	469	4”-8UN	\	1950	1850	1815	1430	612	62
30	24×87	φ600×2200	520	4”-8UN	6”-8UN	2200	2030	1995	1610	612	68
31	30×72	φ750×1850	676	4”-8UN	\	1850	1750	1715	1240	765	84
32	30×72	φ750×1850	676	6”-8UN	\	1850	1750	1715	1240	765	84
33	30×73	φ750×1850	645	法蘭/F	\	1850	1750	1715	1170	765	83
34	30×72	φ750×1850	640	4”-8UN	4”-8UN	1850	1670	1635	1160	765	85
35	30×77	φ750×1950	720	6”-8UN	\	1950	1850	1815	1340	765	87
36	30×77	φ750×1950	689	法蘭/F	\	1950	1850	1815	1270	765	85
37	30×87	φ750×2200	790	4”-8UN	6”-8UN	2200	2010	1975	1500	765	95
38	36×72	φ900×1850	857	4”-8UN	4”-8UN	1850	1600	1554	1000	918	110
39	36×87	φ900×2200	1080	4”-8UN	法蘭/F	2200	1950	1844	1233	918	126
40	36×94	φ900×2400	1207	6”-8UN	\	2400	2150	2104	1550	918	134
41	36×94	φ900×2400	1169	法蘭/F	\	2400	2090	2044	1490	918	136
42	36×94	φ900×2400	1093	法蘭/F	法蘭/F	2400	2150	2044	1370	918	138
43	40×72	φ1000×1850	1046	4”-8UN	4”-8UN	1850	1605	1559	945	1020	131
44	40×87	φ1000×2200	1175	法蘭/F	法蘭/F	2200	1950	1844	1110	1020	148
45	40×94	φ1000×2400	1478	6”-8UN	\	2400	2155	2109	1495	1020	156
46	40×94	φ1000×2400	1332	法蘭/F	\	2400	2150	2044	1310	1020	157
47	40×94	φ1000×2400	1332	法蘭/F	法蘭/F	2400	2150	2044	1310	1020	158
48	48×72	φ1200×1850	1202	法蘭/F	法蘭/F	1850	1558	1451	595	1224	197
49	48×83	φ1200×2100	1485	法蘭/F	法蘭/F	2100	1808	1701	845	1224	218
50	48×94	φ1200×2400	1824	法蘭/F	法蘭/F	2400	2108	2001	1145	1224	241
51	60×83	φ1500×2100	2158	法蘭/F	法蘭/F	2100	1780	1670	630	1530	340
52	60×94	φ1500×2400	2688	法蘭/F	法蘭/F	2400	2080	1970	930	1530	392
53	72×94	φ1800×2400	3561	法蘭/F	法蘭/F	2400	2020	1908	700	1836	615
