SST3051/1151數字式電容壓力/差壓變送器
- 產品品牌 鼎興
- 產品型號 SST
- 產品描述
數字式電容壓力/差壓變送器具有穩定、可靠、抗振等特點，具有良好的互換性。...
一、產品概述
1、SST數字式電容壓力/差壓變送器采用世界先進的、成熟的、可靠的電容傳感器技術為基礎，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。
2、SST數字式電容壓力/差壓變送器敏感部件與SST的其它系列變送器相同，具有穩定、可靠、抗振等特點，具有良好的互換性。
2、具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤和溫度自動補償能力；
3、自帶強大的界面功能，無需手操作即可保證良好的交互性；
4、按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本參數的設置，并且可以對變送器進行標定，極大地方便現場操作；
5、S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳，或構建RS485工業局域網。
三、工作原理
介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一個張緊的彈性元件，隨它兩邊的壓力差而產生相應位移。測量膜片的位移與差壓成正比，最大位移為0.1mm，由它兩側的電容極板檢測。如電氣原理框圖所示，壓力或差壓產生的電容差經數字化信號轉換，變為頻率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。
傳感器結構圖
電氣原理圖
(參考條件：無遷移，充硅油，316L隔離膜片)
1、使用對象：液體、氣體或蒸汽
2、輸 出：4～20mA DC，二線制
3、電 流：24V DC，無負載變送器可在12V DC工作，最高45V DC，帶液晶表頭不低于16V DC
4、使用環境：
標準型 使用溫度-20℃～+80℃,儲藏溫度-40℃～+104℃，相對濕度0%～95%
防爆型 使用溫度-20℃～+40℃,相對濕度5%～95%，大氣壓力86～-106KPa

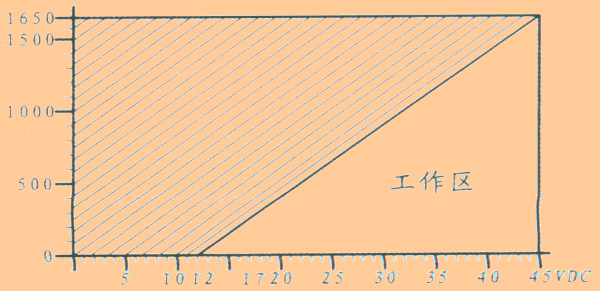

5、負載特性 負載Ω4-20mA DC
6、精度：線性輸出±0.1%，開方輸出±0.2%
7、穩 定 性：最高量程的0.25%
8、啟動時間：最小阻尼時，最多2秒鐘
9、容積吸取量：小于0.16cm3
10、阻 尼：電氣阻尼為0～32秒（敏感元件另有0.2秒的恒定阻尼時間）
11、靜壓影響
①、零點誤差：對于14MPa為最高量程的±0.25%，對于量程代號3為最高量程的±0.5%，通過零點調整可以得到校正。
②、量程誤差：每6MPa可校正到輸入讀數的±0.25%，對于量程代號3為±0.5%。這種誤差在安裝前可以調校消除。
12、溫度影響：
①、最大量程時：零點誤差為量程的±0.5%/56℃。零點、量程總誤差為±1.0%/55℃
②、最小量程時：零點誤差為量程的±3.0%/56℃。零點、量程總誤差為±3.5%/55℃
注：對量程代號2、3的變送器溫度誤差加一倍。
13、振動影響：在任意軸向上，頻率200Hz，引起的誤差為最大量程的0.5%/g
14、電源影響：小于標定量程的0.005%/V
15、安裝位置影響：最大可產生0.25KPa的零點誤差，但可校正，對量程無影響
16、電磁干擾/射頻干擾影響：按照SAMAPMC33.1，從20～1000MHz 進行試驗，場強可至30V/m
五、 結構規格
1、結構材料（材料適用性見附表1）
①、隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金或鉭（可選）
②、排氣/排液閥：316不銹鋼、哈氏合金C、蒙乃爾合金
③、工藝法蘭和連接頭：316不銹鋼、哈氏合金C、蒙乃爾合金
④、O型圈（介質接觸處）：丁腈橡膠、氟橡膠（可選）
⑤、灌 充 液：硅油
⑥、螺 栓：碳鋼鍍鎘
⑦、電氣殼體：低銅鋁合金。
⑧、電氣殼體涂層：聚氨酯
2、工藝連接件
①、對于量程代號3、4、5的變送器，其兩只法蘭的中心連接孔距為21/8英寸（54mm）,孔上為NPT1/4-18；
②、對于代號6、7的變送器則為23/16（56 mm）英寸和NPT1/4-18；
③、于代號8的變送器則為21/4（57.2 mm）英寸和NPT1/4-18；
④、 對于范圍代號3、4、5的變送器，其兩只連接上引壓孔為NPT1/2-14，法蘭連接頭可翻轉分別給出2英寸中心距離（50.8 mm），21/8英寸（54 mm），或21/4英寸（57.2 mm）。
3、電氣連接
具備現場在線測試端子
4、重量
2.4g（不包括可選件）

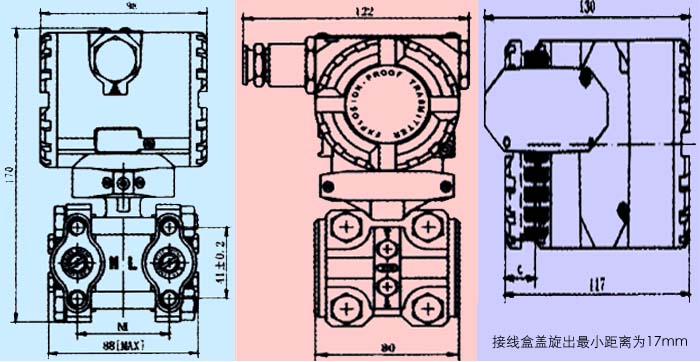

六、 外形尺寸圖
|
量程代碼 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|
M尺寸（mm） |
54 |
54 |
54 |
54 |
55.6 |
55.6 |
57.2 |
58.4 |
59.2 |
注：M—兩只法蘭的中心連接孔距
