浮子式流量開關LKF-01系列
- 產品品牌 鼎興
- 產品型號 LKF-01
- 產品描述
浮子式流量開關是機械式的，極小的壓力損失，良好的重復性，氣液兩用型。...
一、概述
機械式流量開關，采用浮子式結構，當流量達到預制值時，機械結構觸發磁性開關。
極小的壓力損失，良好的重復性，抗污能力。控制器觸點為銠，性能可靠，壽命長達 106，并在外殼上采用了磁屏蔽。適用于較小管徑。開關值由客戶給出，出廠時固定（可小范圍調節）。
氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調，適用于直徑≤25mm的管道。
三、技術參數
設定范圍：詳見下表（出廠設定）
重 復 性：±2.5%總量程
接線方式：直接附線
輸 出：常開：250VDC，1A 25W
耐 壓：2Mpa
壓力損失：0.005Mpa
環境溫度：0~55℃
介質溫度：0~120℃
防護等級：IP55
材 料：主 體：黃銅/不銹鋼
過程連接：黃銅/不銹鋼
外 殼：鋁（陽極氧化、黑色）
注：
安裝要求外殼上箭頭與介質流向一致,控制器應垂直安裝于水平管道上。
五、接線圖
六、適合介質
七、參數表
(流量范圍確定后，其數值作為后綴加在型號后并用斜杠隔開)

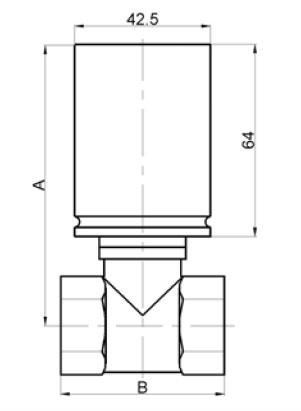

| 管徑（DN） | 接口螺紋 | 型 號 | 壓力(Mpa) | 流量范圍 L/min（出廠設定） | 尺寸（A） | 尺寸（B） | 重量 |
| 15 | 1/2”管螺紋 | LKF-01/15 | 2 | 1~25 | 82 | 45 | 0.35 |
| 20 | 3/4”管螺紋 | LKF-01/20 | 2 | 1~25 | 85 | 55 | |
| 25 | 1”管螺紋 | LKF-01/25 | 2 | 1~25 | 90 | 67 |
注：以上參數是將開關垂直安裝于水平管路，以20℃水為介質測試得出的。
