互聯網液位顯示控制器
- 產品品牌
- 產品型號
- 產品描述
...
一、產品概述：
DXWY-3型互聯網水位顯示控制器是借助現有互聯網網絡，通過網線或者光纖進行液位數據傳輸?shù)姆绞剑謨?nèi)網數據傳輸與外網數據傳輸，通過服務器模塊在原有的網絡設備不需要更改配置的情況下，即可通過網絡傳輸數據。
二、工作原理：

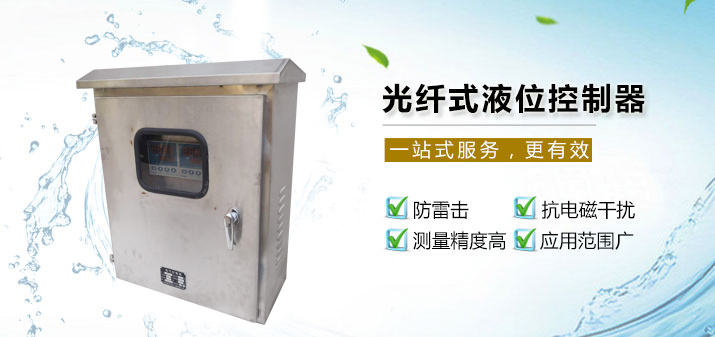

設備由液位采集發送箱和接收顯示控制箱兩部分組成：采集發送箱，安裝于水池端，通過液位傳感器將水池液位變化情況通過光纖轉化模塊成為TCP/IP網絡接口數據，通過網線或者光纖將數據傳輸給接收箱，接收顯示控制箱安裝于水泵房或中央控制室，利用網絡將接收的液位數據信號進行轉換，可在接收箱上實時顯示遠處水池的實時液位，并可實現高低液位報警并對水泵，閥門等進行直接控制。
由于該傳輸方案常用在現場互聯網絡設備已有的情況下，增加的此部分設備運行不產生額外流量費用。
三、控制箱主要參數：
1、電源：交流220V±10% 50HZ ;
2、環境溫度：-25℃～+55℃(儀器部分);0℃～80℃(傳感器)
3、相對濕度：5%-90%
四、傳感器主要參數：
測量范圍 ：0 ~ 300 m H2O、常用 : 2m、3m、4m、5m、10m
帶數字顯示表頭投入式測量
信號輸出：DC 4~20 m A、0~5 V、1~5 V、0~10 V
傳輸形式：電流輸出為 二線制、電壓輸出為三線制
準 確 度：0.1級、0.25級、0.5級可選。
溫度漂移：零點溫漂 ：±0.01 %FS / ℃
滿量程溫漂 ：±0.02 %FS/℃
重 復 性：±0.15% FS
回 差：±0.15% FS
電源電壓：DC 24V、電源電壓范圍：DC 12V~33V
過載能力：產品量程的 150%、即額定壓力量程 的 1.5 倍
負載能力：電流型 ≤ 600Ω、 電壓型 ≥ 100kΩ
環境溫度：非防爆型 -10℃ ~70 ℃、防爆型 -20℃ ~ 40 ℃
相對濕度：5 % ~ 95% RH (25℃時)
大氣壓力：86 kPa ~ 106 kPa
絕緣電阻： ≥ 50 MΩ
絕緣強度：信號端子對外殼 AC / DC 500V
防護等級： I P 6 5
產品接線：電流、紅1：電源正Vcc、黑 2 ：信號輸出
電壓、紅 1：Vcc 、黃或綠、輸出、黑：Gnd
五、產品特點：
1、光纖傳輸具有測量精度高、速度快、不受環境因素影響等特點，可適用于各種不同條件下復雜環境的水位測量。
2、 系統水位信息的采集、檢測、傳輸均采用數字量信號和模擬量信號，真正做到防雷擊、抗電磁干擾。
3、 系統支持RS-232，RS-485，RS-422多種異步通信協議，支持RS-232，RS-485，RS-422通信接口.兼容當前主流周邊設備。
4、 液位傳感器部分使用了太陽能電源，可以滿足不具備供電條件的現場。
5、 安裝工程量小，全電子結構設計，無任何機械部件、后期免維護。
