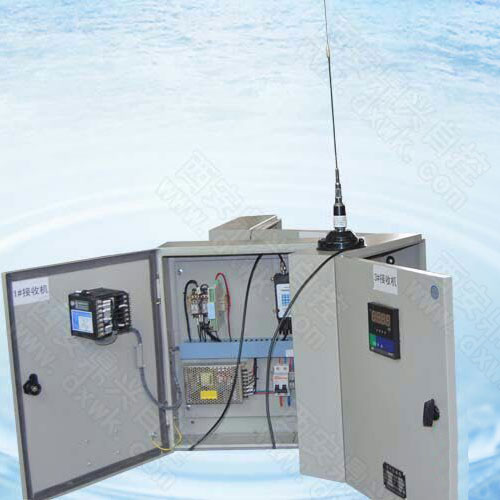

無線遙控水位控制儀-無線液位控制器
- 產品品牌 鼎興
- 產品型號 防爆等級-初級防爆
- 產品描述
無線遙控水位控制儀一款應用于遠距離水位檢測的智能儀表,能靈活設置水位的兩個上、下限,遠距離檢測、省力節源.咨詢電話：400-886-9935。 ...
一、 概述
DXYK型無線遙控水位控制儀，主要是為遠距離的水塔、山頂水池水位監測而設計的智能儀表，它不但可監視水位的變化，同時還可以自動控制水泵的啟停。本機共分三大部分，即水深傳感器、發送機與接收機（如圖1），發送機裝設在水塔內，接收機裝在控制中心，傳感器投入水中，其輸出電壓與水深成正比，水位越高，其輸出電壓越大，在時序電路的控制下，將其水深信號通過發射天線傳輸到控制中心的接收機，接收機在程序的控制下將水位數據顯示出來，并且根據設定的水位上下限值及水位報警值， 控制水泵的開啟，及時發出超限報警信號。
三、主要技術指標
1、電 源 AC220V±10% 50Hz
2、測量范圍 -1999 ～ 9999字
3、分 辨 率 0.01M
4、測量精度 ±0.01M
5、遙測距離 0 — 10 KM
7、相對濕度 ﹤90% 避免強腐蝕氣體
8、外形尺寸 發送機 310×250×115 接收機 310×250×115
9、重量 發送機 4.6 Kg 接收機 4.6 Kg
四、 主要功能
1、顯示方式：①、-1999～9999測量值顯示；②、-1999～9999設定值顯示； ③、發光二極管工作狀態顯示。
2、輸出信號: DC 0～10mA（負載能力≤750Ω）DC 4～20mA（負載能力≤500Ω） DC 0～5V（輸出能力≤250Ω） DC 1～5V（輸出能力≤250Ω）
3、控制方式：可選擇1—4限控制，LED指示。控制方式為繼電器ON/OFF；帶回差（用戶可自由設定）控制精度±1字，觸點容量：AC220V/3A 、DC24V/6A阻性負載。
4、報警方式：可選擇1—4限報警，LED指示。報警方式為繼電器ON/OFF；；帶回差（用戶可自由設定）報警精度±1字，觸點容量：AC220V/3A 、DC24V/6A阻性負載。
5、如上所述控制輸出可以自動控制水泵起停，報警輸出可以對外輸出報警開關信號。
6、本機設有1—18個頻道，安裝時根據本地區環境，設置不同的頻道，但發送機與接收機頻道必須一致。
7、本機為間歇發射數據，每2分種傳輸一次，傳輸時間為1秒，每接收一組數據面板接收指示燈閃爍呈綠色。
8、一臺發送機可配置多臺接收機，數臺接收機在不同地點監測同一水塔和水池水位。
9、標準模擬信號輸出，可供微機采集記錄。
五、 傳感器測量原理
傳感器是一種硅壓阻元件，不銹鋼外殼封裝，頭部有導壓孔，內部敏感片是帶有擴散硅電阻的單晶硅膜片，利用半導體的壓阻效應實現 力 — 電 轉換。
六、 安裝與操作
（一）發送機的安裝

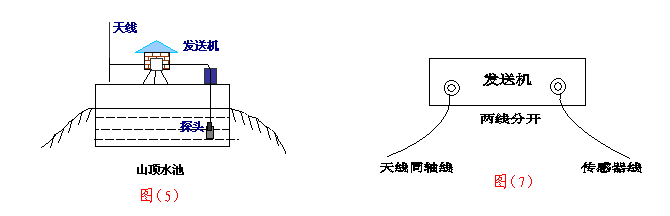

發送機在水塔內安放的位置根據水塔的不同結構而定，最好放置于冬暖夏涼處。如圖4幾種常見的安裝示意圖供參考。如果是山頂水糟，可制做一個帶百頁窗與防雨棚的鐵皮箱如圖5，將發送機放在其中。
（二）接收機的安裝
1、接收機可放置在控制操作臺上，裝好天線及電源線。
2、將轉換開關3打至“通話”位置以便與水塔人員的通話。
3、設定水位上、下限及報警水位高度，接通電源，儀器處于初始狀態，等待接收2～3次數據后便進入正常工作狀態。
4、一般遙測距離較近時（＜2KM），接收機可使用室內拉桿天線，拉桿天線根據實際情況不一定全拉開為最好，應在同一室內不同位置測試接收效果，因此安裝時應通過檢查傳輸的聲音是否清晰、數據顯示是否正確來確定一個最佳位置。
5、發送機為間歇式發送數據，每兩分鐘傳輸一次，傳輸時間為1秒。每接收到一組數據時，面板接收指示燈8閃爍，呈綠色。表明發送機工作正常，數據顯示為當前的水位數據并且保持到下一次接收新的數據為止。
6、在數值保持時，若外界干擾接收指示燈同樣會閃爍，但數值仍保持不變，如果接收的數據不正確時，可將接收機的位置左右移動或調節天線長短，直到數據準確無誤。
7、接收機調整完畢后，儀器位置及面板開關的狀態不得隨意變動。
8、冬季水塔因故停止使用時，必須將傳感器瀝干水收回室內保存，防止凍壞。
9、傳感器出現異常，不得自行拆卸，寄回本公司處理。
